Cara Kerja Dinamo Starter dan Cara Memperbaikinya: Panduan Lengkap untuk Pemilik Kendaraan

Setiap kali Anda memutar kunci kontak atau menekan tombol start pada kendaraan, ada sebuah komponen vital yang bekerja keras di balik layar untuk menghidupkan mesin Anda. Komponen tersebut adalah dinamo starter, atau sering juga disebut motor starter. Tanpa fungsinya, mesin mobil Anda tidak akan bisa berputar dan menyala, membuat kendaraan Anda tidak lebih dari sebuah pajangan logam di garasi.

Memahami cara kerja dinamo starter bukan hanya menambah wawasan, tetapi juga memberdayakan Anda sebagai pemilik kendaraan. Dengan pengetahuan ini, Anda dapat lebih cepat mengidentifikasi masalah, melakukan perawatan preventif, bahkan mencoba perbaikan dasar sendiri. Artikel ini akan mengupas tuntas seluk-beluk dinamo starter, mulai dari prinsip kerjanya hingga panduan langkah demi langkah tentang cara memperbaikinya. Tujuannya adalah untuk memberikan pemahaman yang komprehensif, edukatif, dan praktis bagi pembaca umum hingga penggemar otomotif.

Apa Itu Dinamo Starter? Fondasi Awal Mesin Anda

Dinamo starter, atau motor starter, adalah motor listrik DC khusus yang dirancang untuk memutar poros engkol (crankshaft) mesin hingga kecepatan yang cukup agar proses pembakaran dapat dimulai. Ini adalah jembatan antara energi listrik dari baterai kendaraan Anda dan energi mekanik yang dibutuhkan untuk "menghidupkan" mesin.

Fungsi utamanya adalah mengatasi inersia awal mesin, yang sangat berat untuk diputar dari kondisi diam. Begitu mesin mulai berputar dan menyala dengan tenaga sendiri, dinamo starter akan melepaskan diri dari putaran mesin dan menunggu penggunaan berikutnya. Dinamo starter adalah bagian integral dari sistem kelistrikan kendaraan yang menjamin kenyamanan dan keandalan saat memulai perjalanan.

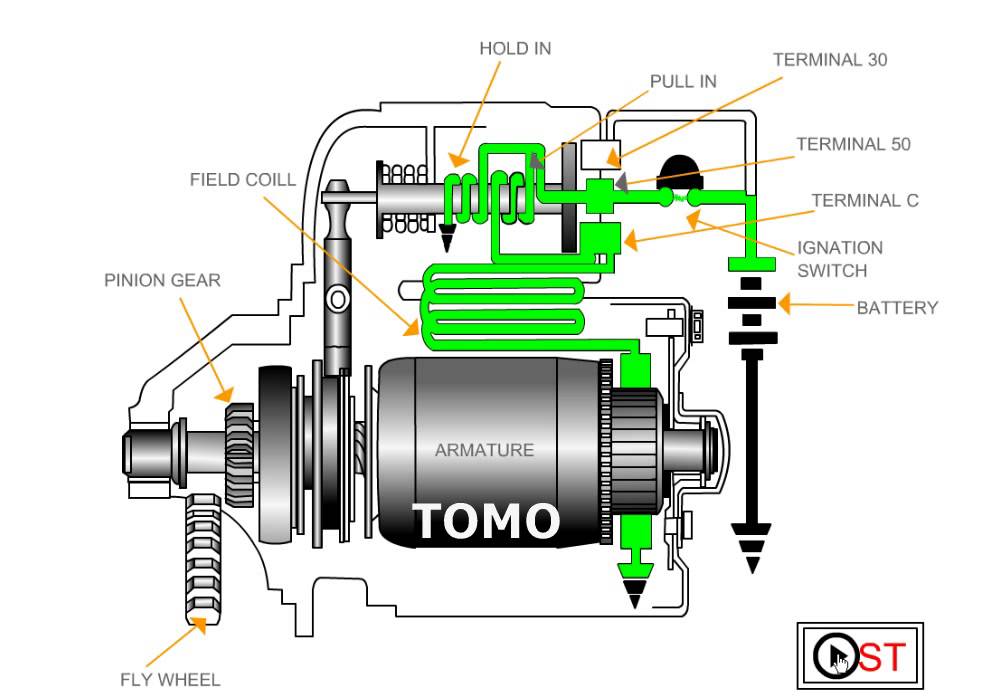

Cara Kerja Dinamo Starter: Menggerakkan Jantung Kendaraan Anda

Prinsip dasar cara kerja dinamo starter melibatkan konversi energi listrik menjadi energi mekanik melalui fenomena elektromagnetisme. Ketika Anda memutar kunci kontak ke posisi "START" atau menekan tombol start, serangkaian peristiwa terjadi secara berurutan untuk menghidupkan mesin.

Berikut adalah penjelasan langkah demi langkah mengenai cara kerja dinamo starter:

1. Arus Listrik dari Baterai: Saat kunci kontak diputar atau tombol start ditekan, sinyal listrik dikirim dari sakelar ignisi ke solenoid starter. Arus ini berasal langsung dari baterai kendaraan yang berfungsi sebagai sumber daya utama.

2. Solenoid Starter Aktif: Solenoid starter adalah komponen kunci yang bertindak sebagai sakelar ganda. Ketika arus listrik dari kunci kontak masuk ke solenoid, ia mengaktifkan dua kumparan di dalamnya: kumparan penarik (pull-in coil) dan kumparan penahan (hold-in coil). Kumparan ini menciptakan medan magnet yang menarik sebuah plunger ke dalam solenoid.

3. Mendorong Garpu Penggerak: Pergerakan plunger ini terhubung ke sebuah garpu penggerak (shift lever atau fork). Garpu ini kemudian mendorong unit penggerak (drive unit) yang berisi gigi pinion ke arah roda gila (flywheel) mesin.

4. Gigi Pinion Terhubung ke Roda Gila: Gigi pinion pada ujung dinamo starter akan maju dan mengait dengan gigi-gigi pada roda gila mesin. Roda gila adalah komponen berat yang terhubung langsung ke poros engkol mesin.

5. Menutup Kontak Utama: Saat plunger solenoid tertarik sepenuhnya, ia juga menutup sepasang kontak listrik besar di dalam solenoid. Kontak ini menghubungkan arus listrik yang jauh lebih besar dan langsung dari baterai ke motor listrik utama dinamo starter.

6. Motor Listrik Berputar: Dengan arus besar yang mengalir, motor listrik utama mulai berputar dengan kecepatan tinggi. Kumparan medan (field coils) di stator dan kumparan angker (armature coils) di rotor berinteraksi secara elektromagnetik, menyebabkan angker berputar.

7. Memutar Mesin: Putaran angker ini diteruskan ke gigi pinion, yang kemudian memutar roda gila dan poros engkol mesin. Putaran poros engkol ini memulai siklus kompresi dan pembakaran di dalam silinder mesin.

8. Mesin Hidup dan Gigi Pinion Melepas Diri: Begitu mesin mulai hidup dan berputar dengan tenaganya sendiri (biasanya ditandai dengan pelepasan kunci kontak dari posisi "START"), arus ke solenoid terputus. Medan magnet di solenoid menghilang, dan plunger kembali ke posisi semula.

9. Mekanisme Kopling Satu Arah: Saat plunger kembali, garpu penggerak menarik gigi pinion menjauh dari roda gila. Pentingnya di sini adalah adanya kopling satu arah (one-way clutch atau overrunning clutch) di dalam unit penggerak. Kopling ini memungkinkan gigi pinion memutar roda gila, tetapi mencegah roda gila yang berputar cepat setelah mesin hidup untuk memutar balik motor starter dengan kecepatan tinggi yang merusak. Ini adalah perlindungan vital bagi dinamo starter.

10. Solenoid dan Motor Starter Non-aktif: Setelah gigi pinion lepas, solenoid dan motor starter dinonaktifkan sepenuhnya, menunggu penggunaan berikutnya.

Proses ini terjadi dalam hitungan detik, menunjukkan kompleksitas dan efisiensi sistem starter modern. Memahami alur kerja ini adalah langkah pertama dalam mendiagnosis masalah dan melakukan perbaikan pada sistem dinamo starter Anda.

Komponen Utama Dinamo Starter dan Fungsinya

Untuk lebih memahami cara kerja dinamo starter dan cara memperbaikinya, kita perlu mengenal komponen-komponen utamanya:

1. Motor Listrik (Electric Motor):

   • Kumparan Medan (Field Coils): Kumparan kawat tembaga tebal yang dililitkan pada inti besi, menciptakan medan magnet saat dialiri arus listrik. Medan magnet ini berinteraksi dengan kumparan angker untuk menghasilkan putaran.
   • Kumparan Angker (Armature Coils): Serangkaian kumparan kawat tembaga yang dililitkan pada inti besi yang dapat berputar. Ketika dialiri arus listrik dan berinteraksi dengan medan magnet dari kumparan medan, angker ini akan berputar.
   • Komutator (Commutator): Sebuah cincin tembaga segmented yang terpasang pada ujung angker. Fungsinya adalah untuk mengubah arah arus listrik yang mengalir ke kumparan angker secara periodik, memastikan putaran angker berlangsung secara terus-menerus dalam satu arah.
   • Sikat Arang (Carbon Brushes): Terbuat dari karbon, sikat ini menekan komutator dan menghantarkan arus listrik dari sumber daya eksternal ke kumparan angker. Sikat arang merupakan komponen aus dan sering menjadi penyebab masalah dinamo starter.

2. Solenoid Starter (Starter Solenoid):

   • Kumparan Tarik (Pull-in Coil) dan Kumparan Penahan (Hold-in Coil): Dua kumparan elektromagnetik di dalam solenoid. Kumparan tarik menarik plunger ke dalam, sedangkan kumparan penahan mempertahankan plunger tetap di posisinya setelah ditarik.
   • Plunger: Sebuah batang logam yang bergerak maju mundur di dalam solenoid. Ditarik oleh medan magnet kumparan dan berfungsi untuk mendorong garpu penggerak.
   • Kontak Utama (Main Contacts): Sakelar tugas berat yang terletak di ujung solenoid. Saat plunger tertarik, kontak ini menutup dan menghubungkan arus listrik besar langsung dari baterai ke motor listrik utama.

3. Unit Penggerak (Drive Unit / Bendix):

   • Gigi Pinion (Pinion Gear): Gigi kecil di ujung unit penggerak yang akan mengait dengan gigi-gigi pada roda gila mesin.
   • Kopling Satu Arah (One-Way Clutch / Overrunning Clutch): Mekanisme penting yang memungkinkan gigi pinion memutar roda gila, tetapi mencegah putaran balik dari roda gila yang dapat merusak motor starter setelah mesin hidup. Kopling ini memastikan bahwa dinamo starter hanya berfungsi sebagai pendorong awal.

4. Garpu Penggerak (Shift Lever / Fork):

   • Sebuah tuas yang menghubungkan plunger solenoid dengan unit penggerak (Bendix). Fungsinya adalah untuk mendorong gigi pinion maju agar mengait dengan roda gila dan menariknya kembali setelah mesin hidup.

Tanda-tanda Dinamo Starter Bermasalah

Mengenali gejala awal kerusakan dinamo starter sangat penting untuk mencegah masalah yang lebih besar. Berikut adalah beberapa tanda umum bahwa Anda mungkin memiliki masalah dengan dinamo starter Anda:

• Mesin Tidak Mau Menyala (No Crank) Sama Sekali: Anda memutar kunci atau menekan tombol, tetapi tidak ada reaksi dari mesin. Tidak ada suara klik, atau hanya terdengar suara "klik" pelan satu kali. Ini bisa jadi masalah baterai, kabel, atau starter itu sendiri.
• Suara "Klik" Tapi Mesin Tidak Berputar: Ini adalah salah satu gejala paling umum. Anda mendengar suara "klik" dari solenoid, tetapi motor listrik tidak berputar dan mesin tidak engkol. Ini sering menunjukkan masalah pada kontak utama solenoid yang aus, sikat arang yang habis, atau kumparan motor yang rusak.
• Starter Berputar Lambat atau Kesulitan Memutar Mesin: Mesin engkol tetapi sangat lambat, seolah-olah baterai lemah, padahal baterai sudah diperiksa dan kondisinya baik. Ini bisa disebabkan oleh sikat arang yang aus, koneksi kabel yang buruk, atau motor starter yang mulai lemah.
• Bau Terbakar: Jika Anda mencium bau seperti kabel terbakar setelah mencoba menyalakan mesin, ini bisa menandakan bahwa motor starter terlalu panas karena bekerja terlalu keras atau ada korsleting internal.
• Suara Gerinda atau Berdecit Saat Starter: Jika Anda mendengar suara gesekan keras atau gerinda saat mencoba menyalakan mesin, ini mungkin menunjukkan bahwa gigi pinion tidak mengait dengan benar pada roda gila, atau gigi-gigi tersebut aus/rusak.
• Starter Tetap Berputar Setelah Mesin Hidup: Ini adalah kondisi berbahaya. Jika motor starter tidak melepaskan diri dari roda gila setelah mesin hidup, ia akan diputar paksa oleh mesin dengan kecepatan yang sangat tinggi, yang dapat menyebabkan kerusakan parah pada dinamo starter dan roda gila. Ini biasanya disebabkan oleh kopling satu arah (one-way clutch) yang macet atau rusak.

Cara Memperbaiki Dinamo Starter: Panduan Langkah Demi Langkah

Memperbaiki dinamo starter bisa menjadi proyek yang memuaskan jika Anda memiliki pengetahuan dasar dan alat yang tepat. Namun, selalu ingat bahwa keselamatan adalah yang utama.

Peringatan Keselamatan:

• Selalu lepaskan kabel negatif (-) baterai sebelum memulai pekerjaan apa pun pada sistem kelistrikan kendaraan. Ini untuk mencegah sengatan listrik atau korsleting.
• Gunakan alat yang sesuai dan dalam kondisi baik.
• Kenakan alat pelindung diri seperti sarung tangan dan kacamata pengaman.
• Jika Anda tidak yakin atau tidak nyaman, sebaiknya serahkan pekerjaan ini kepada teknisi profesional.

Langkah 1: Identifikasi Masalah Awal (Troubleshooting Awal)

Sebelum membongkar dinamo starter, lakukan pemeriksaan dasar:

• Cek Baterai: Pastikan baterai memiliki tegangan yang cukup (minimal 12.4 volt saat mesin mati). Baterai yang lemah seringkali menjadi penyebab umum mesin tidak mau menyala.
• Cek Kabel Baterai dan Terminal: Pastikan sambungan kabel baterai ke terminal baterai, dan kabel ke dinamo starter, kencang dan bersih dari korosi. Korosi atau koneksi longgar dapat menghambat aliran arus.
• Cek Fuse/Relay Starter: Periksa fuse (sekring) yang berhubungan dengan sistem starter di kotak sekring. Jika putus, ganti dengan yang baru dengan rating yang sama. Cek juga relay starter (jika ada) – Anda bisa mencoba menukarnya dengan relay lain yang serupa untuk pengujian.

Langkah 2: Pembongkaran Dinamo Starter dari Kendaraan

1. Lepaskan Kabel Baterai: Pastikan kabel negatif (-) baterai sudah dilepas.
2. Identifikasi Lokasi Starter: Dinamo starter biasanya terletak di sisi bawah atau samping mesin, dekat dengan transmisi, terhubung ke roda gila.
3. Lepaskan Kabel ke Starter: Ada dua kabel utama yang terhubung ke starter: kabel positif besar dari baterai (biasanya terhubung ke terminal B pada solenoid) dan kabel sinyal kecil dari kunci kontak (biasanya terhubung ke terminal S pada solenoid). Lepaskan kedua kabel ini.
4. Lepaskan Baut Pengikat: Lepaskan baut-baut yang menahan dinamo starter ke blok mesin atau casing transmisi. Jumlah baut dan ukurannya bervariasi antar model kendaraan.
5. Keluarkan Dinamo Starter: Dengan hati-hati tarik atau lepaskan dinamo starter dari dudukannya. Mungkin perlu sedikit digoyang atau diputar.

Langkah 3: Pembongkaran Dinamo Starter (Disassembly)

Setelah dinamo starter berada di meja kerja Anda:

1. Pisahkan Solenoid: Lepaskan baut kecil yang menahan solenoid ke motor utama. Tarik solenoid dari motor. Perhatikan garpu penggerak yang menghubungkan plunger solenoid ke unit Bendix.
2. Buka Casing Motor: Lepaskan baut panjang yang mengikat casing motor starter. Biasanya ada dua baut yang menembus seluruh bodi motor.
3. Pisahkan Komponen: Dengan hati-hati pisahkan bagian ujung belakang (end frame), rumah sikat (brush holder), angker (armature), dan kumparan medan (field coils) dari casing utama.

Langkah 4: Pemeriksaan dan Perbaikan Komponen

Ini adalah inti dari cara memperbaiki dinamo starter. Periksa setiap komponen secara teliti:

• Sikat Arang (Carbon Brushes):

  • Pemeriksaan: Periksa panjang sikat arang. Jika sudah sangat pendek (biasanya kurang dari 8-10mm, tergantung spesifikasi), itu berarti sudah aus dan perlu diganti. Juga periksa apakah sikat dapat bergerak bebas di dalam rumah sikatnya.
  • Perbaikan: Ganti sikat arang dan rumah sikat jika sudah aus atau rusak. Pastikan sikat arang baru memiliki spesifikasi yang sama.

• Komutator (Commutator):

  • Pemeriksaan: Periksa permukaan komutator pada angker. Cari tanda-tanda keausan berlebihan, goresan dalam, terbakar (hangus), atau kotoran. Permukaan harus bersih, halus, dan sedikit mengkilap. Periksa juga apakah ada celah antar segmen komutator yang terisi kotoran (karbon).
  • Perbaikan:
    • Jika hanya kotor, bersihkan dengan amplas halus (grit 400-600) atau lap bersih yang dibasahi thinner.
    • Jika ada goresan atau permukaan tidak rata, komutator bisa dibubut (lathe) di bengkel spesialis untuk mendapatkan permukaan yang rata kembali.
    • Bersihkan celah antar segmen komutator dari kotoran menggunakan mata gergaji besi tipis atau alat khusus. Ini mencegah korsleting antar segmen.

• Kumparan Angker (Armature Coils):

  • Pemeriksaan: Gunakan multimeter untuk memeriksa kontinuitas antara setiap segmen komutator (harus ada kontinuitas) dan antara segmen komutator dengan inti angker (tidak boleh ada kontinuitas – ini menandakan short to ground).
  • Perbaikan: Jika angker rusak (short to ground, kumparan putus), angker tidak bisa diperbaiki dan harus diganti.

• Kumparan Medan (Field Coils):

  • Pemeriksaan: Periksa kumparan medan di dalam casing motor. Cek kontinuitas antara ujung-ujung kumparan dan pastikan tidak ada korsleting ke bodi casing.
  • Perbaikan: Jika ada kumparan yang putus atau short, kumparan medan tidak dapat diperbaiki dan casing motor harus diganti.

• Solenoid Starter:

  • Pemeriksaan: Periksa kontak utama di dalam solenoid. Jika terlihat hangus, pitting (berlubang-lubang), atau aus parah, ini adalah penyebab umum "klik" tapi tidak berputar. Cek juga kontinuitas kumparan penarik dan penahan.
  • Perbaikan: Jika kontak utama rusak, solenoid harus diganti. Beberapa solenoid memungkinkan penggantian kit kontak, tetapi biasanya lebih praktis mengganti seluruh unit solenoid.

• Unit Penggerak (Bendix / One-Way Clutch):

  • Pemeriksaan: Pegang gigi pinion dan putar searah jarum jam (jika melihat dari depan). Seharusnya pinion bisa berputar bebas di satu arah dan mengunci di arah sebaliknya. Jika macet di kedua arah atau berputar bebas di kedua arah, kopling satu arah rusak. Periksa juga gigi pinion apakah ada keausan atau patah.
  • Perbaikan: Unit penggerak (Bendix) adalah unit terintegrasi. Jika rusak, harus diganti seluruhnya.

• Bushing/Bearing:

  • Pemeriksaan: Periksa bushing (bantalan) di kedua ujung angker (depan dan belakang). Jika angker terasa oblak atau ada celah berlebihan, bushing sudah aus.
  • Perbaikan: Ganti bushing yang aus.

Langkah 5: Pembersihan dan Pelumasan

• Bersihkan semua komponen yang telah diperiksa dari debu, kotoran, dan sisa karbon menggunakan sikat, kain bersih, atau semprotan pembersih rem.
• Lumasi bushing/bearing dengan sedikit gemuk khusus tahan panas untuk memastikan putaran yang lancar. Hindari melumasi komutator atau sikat arang.

Langkah 6: Pemasangan Kembali (Reassembly)

Pasang kembali semua komponen dinamo starter dengan urutan terbalik dari pembongkaran.

1. Pasang angker, kumparan medan, dan rumah sikat ke casing motor.
2. Pasang end frame belakang.
3. Pastikan semua kabel internal terhubung dengan benar dan tidak terjepit.
4. Pasang kembali solenoid, pastikan garpu penggerak terpasang dengan benar ke plunger dan unit Bendix.
5. Kencangkan semua baut dengan torsi yang sesuai.

Langkah 7: Pemasangan di Kendaraan dan Pengujian

1. Pasang kembali dinamo starter ke dudukannya pada mesin. Kencangkan baut pengikat.
2. Sambungkan kembali kabel besar dari baterai ke terminal B pada solenoid dan kabel sinyal ke terminal S. Pastikan semua koneksi kencang.
3. Sambungkan kembali kabel negatif (-) baterai.
4. Coba nyalakan mesin. Dengarkan apakah starter bekerja dengan normal.

Tips Perawatan Dinamo Starter untuk Umur Panjang

Meskipun dinamo starter adalah komponen yang tangguh, perawatan yang baik dapat memperpanjang umurnya dan mencegah masalah yang tidak terduga.

• Jaga Kondisi Baterai: Baterai yang sehat adalah kunci. Pastikan baterai selalu terisi penuh dan dalam kondisi prima. Baterai yang lemah membuat dinamo starter bekerja lebih keras dan berpotensi memperpendek umurnya.
• Pastikan Sambungan Kabel Bersih dan Kencang: Periksa secara berkala terminal baterai dan sambungan kabel ke dinamo starter. Bersihkan korosi dan pastikan semua baut kencang.
• Hindari Cranking Berlebihan: Jangan memutar starter terlalu lama (lebih dari 5-10 detik) secara terus-menerus. Beri jeda 30 detik hingga 1 menit antar percobaan untuk mendinginkan motor starter dan mencegah overheating.
• Segera Perbaiki Masalah Kelistrikan Lainnya: Masalah pada sistem pengisian (alternator) atau sistem pengapian dapat menyebabkan mesin sulit hidup, yang pada gilirannya akan membebani dinamo starter.
• Lakukan Pemeriksaan Berkala: Saat servis rutin, minta teknisi untuk memeriksa kondisi dinamo starter, terutama sikat arang dan sambungan kabelnya.

Kesalahan Umum yang Sering Terjadi Terkait Dinamo Starter

• Mengabaikan Tanda-tanda Awal: Menunda perbaikan saat ada gejala awal dapat menyebabkan kerusakan yang lebih parah atau membuat Anda mogok di tengah jalan.
• Langsung Memvonis Starter Rusak: Banyak kasus "mesin tidak mau hidup" sebenarnya disebabkan oleh baterai lemah, kabel kendor, atau sekring putus, bukan dinamo starter itu sendiri. Selalu lakukan troubleshooting awal.
• Menggunakan Starter yang Tidak Sesuai Spesifikasi: Penggantian dinamo starter dengan tipe atau spesifikasi yang tidak sesuai dapat menyebabkan masalah kinerja atau bahkan kerusakan pada sistem kelistrikan kendaraan.
• Memaksakan Starter Saat Mesin Susah Hidup: Jika mesin sulit hidup karena masalah lain (misalnya masalah bahan bakar atau pengapian), memaksakan starter secara terus-menerus hanya akan merusak dinamo starter.
• Tidak Melepas Kabel Baterai Saat Bekerja: Ini adalah kesalahan keselamatan yang fatal dan dapat menyebabkan korsleting, kebakaran, atau cedera serius.

Kesimpulan: Memahami dan Merawat Dinamo Starter Anda

Dinamo starter adalah pahlawan tanpa tanda jasa di balik setiap awal perjalanan Anda. Memahami cara kerja dinamo starter dan cara memperbaikinya bukan hanya pengetahuan teknis, tetapi juga investasi dalam umur panjang dan keandalan kendaraan Anda. Dari prinsip elektromagnetisme hingga detail setiap komponen, setiap bagian bekerja selaras untuk menghidupkan mesin.

Dengan mengetahui tanda-tanda kerusakan, melakukan troubleshooting awal yang tepat, dan mengikuti panduan perbaikan yang aman, Anda dapat menghemat waktu dan biaya. Lebih penting lagi, perawatan preventif seperti menjaga kondisi baterai dan koneksi kabel akan sangat membantu memperpanjang umur dinamo starter Anda. Jangan biarkan diri Anda terdampar karena masalah starter yang sebenarnya bisa dihindari atau diperbaiki.

Disclaimer:
Informasi yang disajikan dalam artikel ini bersifat umum dan ditujukan sebagai panduan edukasi. Spesifikasi, lokasi komponen, dan prosedur perbaikan dapat berbeda secara signifikan tergantung pada merek, model, dan tahun pembuatan kendaraan Anda. Selalu merujuk pada manual servis kendaraan Anda dan, jika Anda merasa tidak yakin atau tidak memiliki peralatan yang memadai, sangat disarankan untuk berkonsultasi atau menyerahkan pekerjaan perbaikan kepada teknisi otomotif profesional yang berpengalaman. Kesalahan dalam diagnosis atau perbaikan dapat menyebabkan kerusakan lebih lanjut pada kendaraan Anda atau bahkan cedera pribadi.
